　　包装、运输和贮存1、设备制造完成并通过试验后,应及时包装,否则应得到切实的保护,确保其不受污损。2、所有部件经妥善包装或装箱后,在运输过程中尚应采取其它防护措施,以免散失损坏或被盗。3、在包装箱外应标明买方的定货号、发货号。4、各种包装能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。5、包装箱上有明显的包装储运图示标志(按GB191)。6、整体产品或分别运输的部件都要适合运输和装载的要求。7、随产品提供的技术资料完整无缺,提供份数符合GB11032的要求。

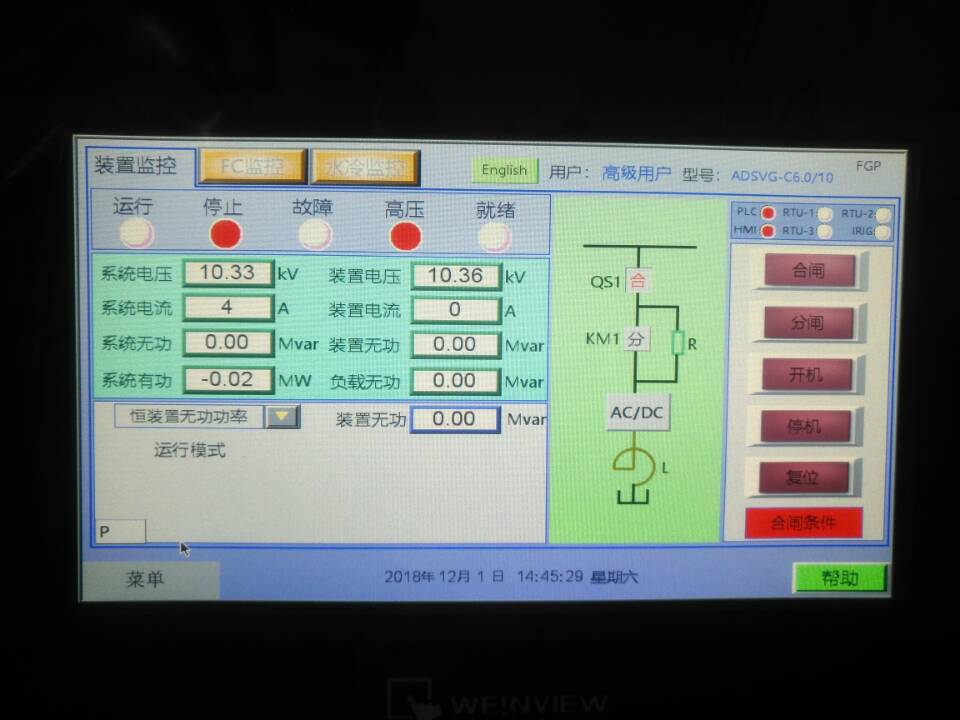

　　主回路图；实时电量参数显示（电压、电流、功率因数等）；2、实时曲线和历史曲线（电流、电压、功率）；3、历史事件记录（故障记录、操作记录、停机原因记录）；4、运行数据记录；5、故障录波；6、无功阶跃录波；7、电压阶跃录波；8、在线电能监测功能；9、链式装置单元状态监视；10、软件版本查询；11、HMI存储空间查询；12、显示当前时间、保护动作时间，显示保护类型、保护动作时间等信息。保护功能：动态无功补偿装置应采用了综合保护策略，以提高装置可靠性。动态装置保护类型如下：母线过压、母线欠压、过流、速断、直流过压、电力电子元件损坏检测保护、丢脉冲、触发异常、过压击穿、单元模块功率柜超温、保护输入接口、保护输出接口控制和系统电源异常等保护功能。闭锁功能：控制器具有CT断线检测及闭锁调节功能。控制器具有PT断线检测及闭锁调节功能。控制器内部电路具有完善的保护功能，内部出现任何电路故障均不会有误动作输出。SVG开关跳闸时，报警并闭锁主控制器的无功出口。 事件顺序记录：当各类保护动作或监视的状态发生变化时，控制系统将自动记录事件发生的类型、相别及动作值，事件按顺序记录，可通过人机界面进行查询，并通过远程通信上传至终端。动作次数可保存，即使掉电也不丢失。

　　相关技术参数：

　　SVG冷却方式:成套装置采用强迫风冷，水冷等技术先进、运行安全可靠，适应现场环境。

　　谐波电压：注入系统公共连接点（P.C.C.点）母线的谐波电压总畸变率、奇次谐波电压含有率、偶次谐波电压含有率均满足标准《GB/T 14549－93 电能质量公用电网谐波》的要求。

　　谐波电流：注入系统公共连接点（P.C.C.点）母线的各次谐波电流满足标准《GB/T 14549－93 电能质量公用电网谐波》的要求。

　　三相电压不平衡度：公共连接点母线引起的电压不平衡度≤2%，满足标准《GB/T 电能质量三相电压允许不平衡度》的要求。

　　电压波动：去除背景电压波动后，在电网公共连接点母线的电压波动d％≤2%，满足标准《GB 12326-2008 电能质量电压波动和闪变》的要求。

　　功率因数：补偿容量足够且有功功率大于0.2MW的前提下，母线经补偿后其月平均功率因数大于等于0.95（该功率因数在人机界面可设置），且不会出现过补偿。

　　输入电压范围：输入电压允许变化范围为额定电压的90%-115%。

　　输入频率范围：输入频率允许变化范围48-51Hz。

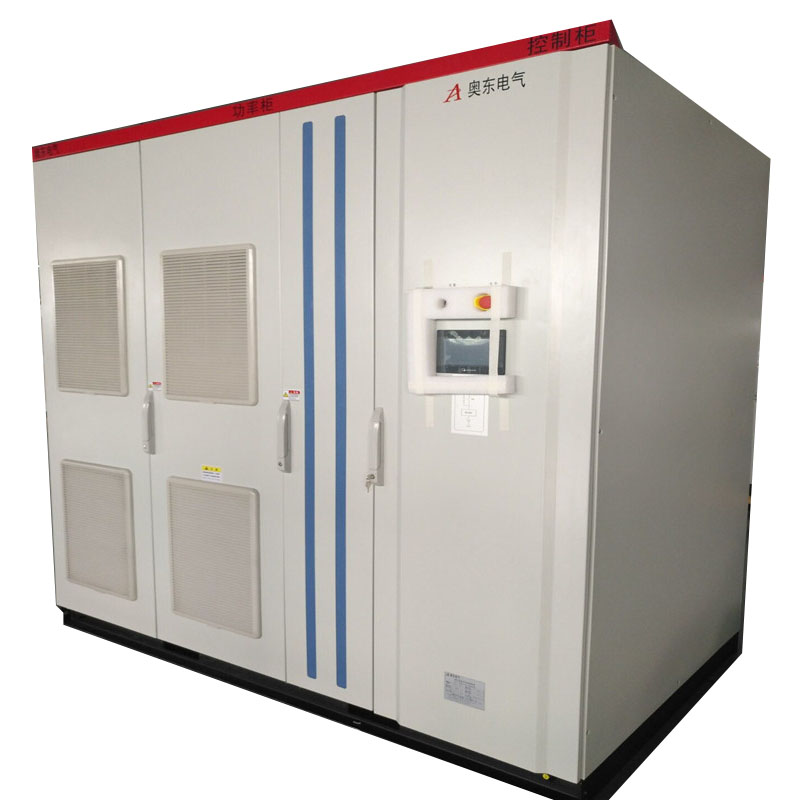

　　河南高压SVG动态补偿柜结构图

　　辽宁SVG补偿柜原理图和接线图
